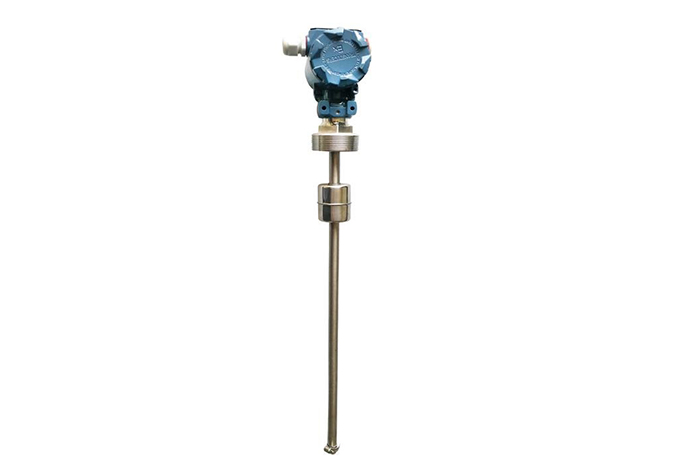

基本參數
| 溫度 | -20℃～120℃(200℃ Max.) |
| 耐壓 | (-1.0~3.5)MPa---金屬型 |
| 接點容量 | 50W/250VAC,200VDC 40W/250VAC 10W/110VAC, |
| 額定電流 | 0.2A(50W) 、0.16A(40W) 、0.1A(10W) |
| 工作電流 | 1A(50W,40W)、0.5A(10W) |
安裝使用說明
1. 安裝位置應遠離進水口,否則開關會因進水口的波動大而造成誤動作。
2. 若開關裝置于混凝土池壁,可加裝 L 型角鋼支架。
3. 若開關裝置于攪拌區域,可安裝防波管或防波擋板。
4. 選擇管的內徑大于浮球直徑的法蘭連接管。
5. 配線時建議使用Φ8mm 多芯電纜。
6. 被控制線路負載必須與開關接點容量相匹配。
7. 被測液體的比重必須大于浮球比重。
8. 塑膠材質適用于酸堿液體,金屬材質適用于燃油等高溫液體。
9. 浮球的動作點已按客戶訂貨要求在出廠時調整好,請不要隨意調整固定浮球用環扣位置,以免浮球開關發生誤動作。
接點保護線路
1. 當開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中,建議在負載兩端并聯保護線路
如: RC( 緩沖器 )、變阻器、二極管等。注意:請勿將開關直接連接于電磁閥、馬達或電磁開關
2. 當磁簧開關使用在有電容器、白熱燈泡、很長的電纜線等電容性負載中時,在開關的觸點間將產生
一個驟升電流;建議在磁簧開關兩端并聯保護線路,如限流電阻器或突波吸收器等。
配線及接點說明
1. 打開接線盒,將電纜線從入線口穿進,并鎖緊入線口電纜固定螺絲,根據銘牌及接線板端子臺上的標識
將電源線、接點線接入對應的端子上。
2. 接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。
3. 接線完成后請將盒蓋旋緊并將接線口固定,以確保接線盒防水。
常見故障及排除
NO. | 故 障 現 象 | 原 因 分 析 | 排 除 方 法 |
1 | 浮球不動作 | 1.液體比重小于浮球比重 | 重新確認浮球比重 |
2.浮球漏水 | 與本公司聯系更換浮球 |
2.異物卡住浮球 | 異物 |
2 | 浮球動作,但無信號輸出 | 1.浮球位置偏移 | 調整浮球位置 |
2.磁簧開關損壞 | 更換磁簧開關 |
3 | 信號輸出不正常 | 附近有磁場干擾 | 消除磁場 |
4 | 信號保持,無法復原 | 浮球不能復歸,有異物卡住 | 異物 |
5 | 一點會有兩個信號輸出 | 環扣位置移動 | 調整環扣位置 |
若非以上故障,請來電本公司由技術人員解答;未經同意,請勿自行移動環扣和維修產品。
日常維護
1. 定期連桿及浮球上的污垢(周期視水質而定)。
2. 檢查環扣上的螺釘是否有松動。
使用重點注意事項
1. 浮球開關所接電路電壓必須小于磁簧開關最高電壓,電流必須小于其工作電流:
對于 10W/125VAC 交流電壓<125 VAC I<0.5A 50W/240VAC/200VDC 交流電壓<240VAC I<1A
直流電壓<200VDC I<1A
2. 浮球開關連接在電路中,其起動電流必須小于 1A(或 0.5A)。
3. 浮球開關連接在電路中,其消耗功率為 10W、20W、40W、50W,若電路的功率大于其額定功率,可能會導致磁簧燒毀。
4. 浮球開關必須經過繼電器然后再控制其它負載,也可以給 PLC 直接采集信號。
5. 浮球開關應避開大的變頻器及大功率的電動機和電容器。
6. 浮球開關所控制位置出廠前已設定好,請不要隨意移動固定浮球用環扣位置, 環扣移動將可能導致浮球開關信號輸出錯誤或無信號輸出。
