項目背景
一氧化碳CO氣體檢測儀將會探測到CO氣體濃度傳輸?shù)娇刂葡到y(tǒng)上，一旦CO濃度達到下限報警值，控制系統就會發出聲光報警, 并輸出低限報警信號以啟動排風扇或者現在監控安全人員采取更有效的措施，降低現場的CO氣體濃度。
一、方案背景：
??一氧化碳(CO)做為一種無色無味的有毒性氣體，隨著私家車輛及地下車庫的普及，其導致的中毒事件也頻頻見于報端。近年來國家對地下車庫一氧化碳檢測系統也開始要求，如《中國綠色建筑設計標準》8.6.3條規定：“設有機械通風的地下車庫應對CO濃度進行實時監測和控制”。對于一氧化碳?xì)怏w如何檢測、設計及安裝，是很多民建設計院和工程公司所從未涉及過的。這次我們就從專業有毒氣體檢測儀制造商的角度，針對亦昭生物的工程概況來做方案介紹。
??CO危害及產生：
??一氧化碳是無色，無臭，無味，對吸入對人體有十分大的傷害。它會結合血紅蛋白生成碳氧血紅蛋白導致人缺氧。最常見的一氧化碳中毒癥狀，如頭痛，惡心，嘔吐，頭暈，疲勞和虛弱的感覺，暴露在一氧化碳中可能嚴重?fù)p害心臟和中樞神經系統，會有后遺癥。
??根據測試，空氣中的一氧化碳濃度達到50ppm時，健康成年人可以承受8小時;達到200ppm時，健康成年人2～3小時后，輕微頭痛、乏力;達到400ppm時，健康成年人1～2小時內前額痛，3小時后威脅生命;到800ppm時，健康成年人45分鐘內，眼花、惡心、痙攣，2小時內失去知覺，2～3小時內死亡。
??地下車庫一氧化碳的產生主要源自于汽車發動機，當發動機怠速運行時，由于汽油燃燒不充分，會產生含有大量CO的尾氣。地下停車場屬于密閉環境，車輛進出比較頻繁，所排放的尾氣也不易排出，極易積累大量CO氣體，導致停車場內彌漫著嗆鼻的氣味，損害人的身體健康。因此，地下車庫、停車場內應配有送、排風系統，用新鮮空氣進行置換。
??二、方案目的：
??目前，加裝地下車庫一氧化碳檢測系統的目的主要有兩個：
??1、實時檢測地下車庫環境中的一氧化碳濃度值。定期排風保證車庫內一氧化碳濃度低于危害水平，屬于安全考慮。
??2、根據地下車庫內一氧化碳濃度進行排風，避免排風頻率過高導致的能源浪費，屬于節能考慮。
??三、方案簡介：
??地下車庫一氧化碳檢測系統主要有三部分
??1、現場一氧化碳濃度檢測儀
??能夠多點實時檢測車庫內一氧化碳濃度值，并且可以將數據上傳到控制器集中顯示。典型檢測儀的規格參數如下：
產品名稱 | 在線式CO氣體探測器 |
產品型號 | RA600-CO |
檢測原理 | 電化學 |
測量范圍 | 0-10、0- 100、0-2000（特殊量程可定制） |
單 位 | PPM |
分辨 率 | 0.001、0.01、0.1、1 |
采樣方式 | 自由擴散式——在線式連續檢測，自由擴散式的檢測方式； |
安裝方式 | 壁掛式；管道式（分抱管式、插管式，管道式外螺紋:M45X1.5mm，可選配管道轉接螺絲接頭，可焊接）; |
示值誤差 | ≤±3% FS |
重復 性 | ≤±1% |
零點漂移 | ≤±1%（FS/年） |
響應時間 | ≤20秒（T90），（更高要求根據傳感器性能） |
恢復時間 | ≤10秒 （更高要求根據傳感器性能） |
供電電源 | 12～30VDC |
功 率 | ≤2.5 W（DC24V） |
環境壓力 | 80kPa～120kPa |
環境溫度 | -20℃～+60℃（典型值） -40℃～+80℃（極限值）
（更高溫度、濕度檢測環境可選購我司的前置預處理氣體監測系統） |
環境濕度 | 10%～95%RH（無凝露） |
主體材質 | ①殼體：ADC12鋁合金，鐵氟龍烤漆，耐磨耐腐蝕（復雜惡劣環境可選316L不銹鋼殼體）
②氣室：采用高強度耐磨耐腐蝕鋁型材，堅固耐用，氣室外螺紋M45*1.5； |
輸出信號 | ①三線制4-20mA電流信號輸出，可連接各種報警控制器、PLC、DCS 等各種控制系統；
②RS-485數字信號輸出，連接RS232轉接卡可在電腦上查看存儲數據；
③2組繼電器高低段報警開關量輸出：無源觸點，容量30V 1A、125VAC 0.5A；
④電壓信號輸出：可自行設置0-5V、0-10V信號輸出（選配）； |
信號傳輸
方式 | ①三芯（四芯）屏蔽電纜傳輸：最遠可傳輸1000米至2000米（單芯1平方屏蔽電纜）； |
報警方式 | 聲光報警，可選配聲光報警器，報警聲音：< 90分貝 |
直接讀數 | 測量值，最大值、最小值 |
數據下載 | 支持RS485串口測量數據下載 |
校準 | 2級至4級以上的目標點校準功能，可設置校準標定值，一鍵調零 |
防爆電氣
連接螺紋 | ① NPT3/4轉接內螺紋（可選1/2NPT、G3/4、G1/2轉接內螺紋）
② 防爆電纜填料函（選配，防爆認證）； |
防爆標志 | Ex d II CT6 Gb |
防護等級 | IP66 |
尺寸 | 180mm*140mm*92mm（高*寬*厚） |
重量 | 約1.6Kg （鋁合金殼體） |
執行標準 | GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010 |
質量保證 | 質保期壹年，保修期內免費維修。 |
??2、控制器
??控制器用來集中顯示各監測點的一氧化碳濃度值。同時控制器與排風系統關聯，當一氧化碳濃度值超過預設報警值時能夠自動報警或控制啟動排風系統。
??控制器一般安裝在值班室中，與檢測儀采用四芯線RS485協議連接。控制器內部要有繼電器報警開關量輸出用于控制排風系統。典型控制器的規格參數如下：
??? 輸入電源：AC220V
??? 輸出電源：DC24V
??? 功耗：小于 7W
??? 測量單位：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa等等
??? 安裝方式：壁掛式
??? 報警設定：4種方式自由設定
??? 接收信號：4-20MA、RS485(標準Modbus協議)
??? 報警方式：蜂鳴器報警及報警信息實時顯示
??? 存儲：可存儲2000條報警記錄;可存儲10萬條歷史數據;報警記錄及歷史數據均可用U盤導出
??? 輸出觸點：PLC自帶8個常開觸點，觸點容量24VDC/10A或AC220V/1A，繼電器擴展模塊，觸點容量30V/3A或250V/3A。
??? 輸出觸點可交互配置
??? 溫度：0~55℃,濕度:10~90%RH
??本產品采用壁掛式結構，背部帶有4個掛墻螺釘孔，大孔11mm，小孔5mm，孔間距250mm*218mm。如圖3.1所示：
??先將掛墻結構件固定在墻上適當位置，連接好電源線、信號線、輸出控制線，再將報警器掛在結構件上。
??機箱尺寸：330*270*115mm(長*寬*高)，采用向左開門結構。

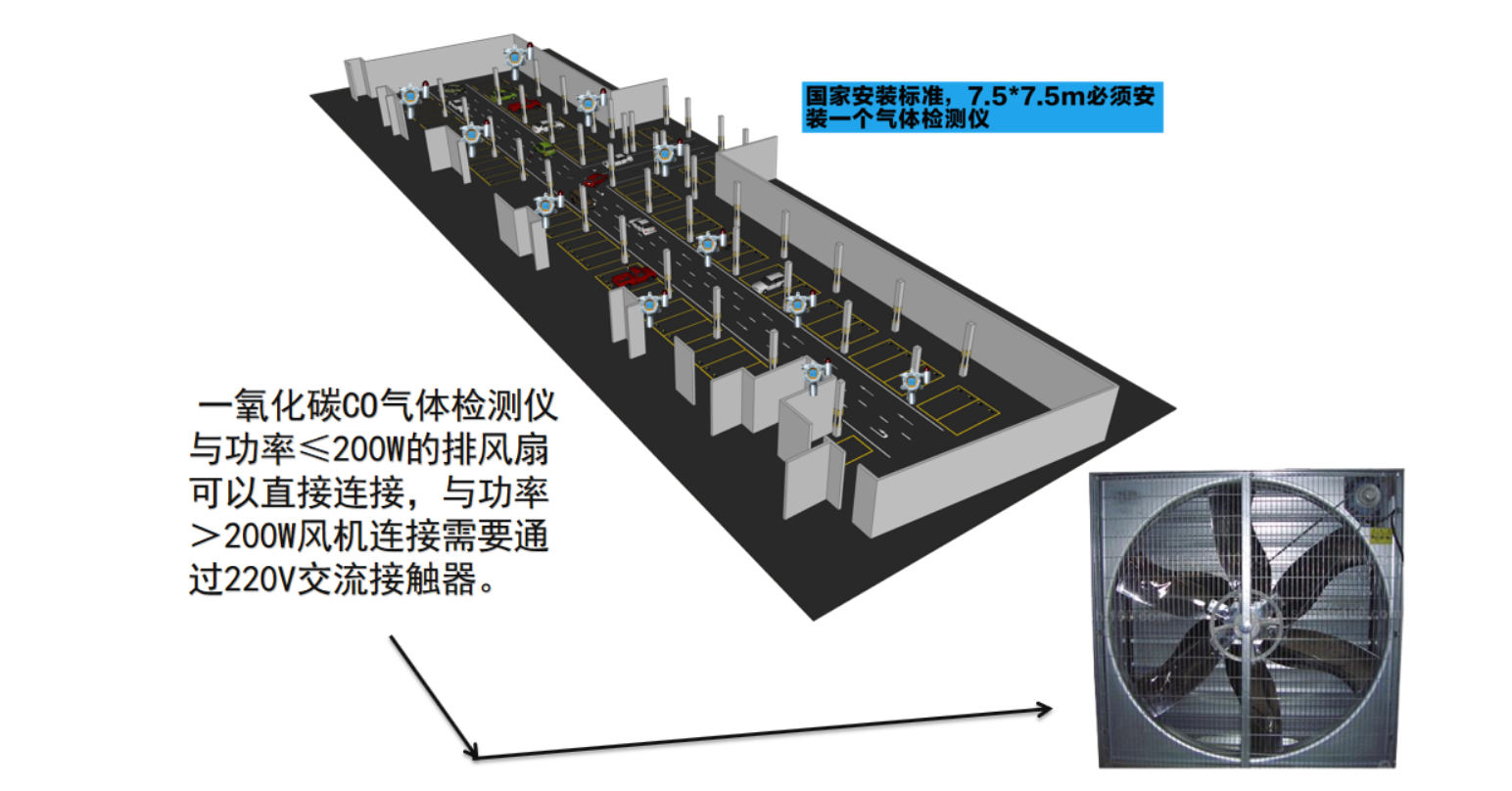

??3、聯動風機
??風機由控制器聯動，當一氧化碳濃度超標時自動啟動風機;當一氧化碳濃度恢復正常時，風機自動停止。
??四、 設備選型
??市面上存在很多家用一氧化碳檢測儀，是否可以用于地下車庫場所?
??市面上存在很多家用吸頂、壁掛式，外殼為塑料的一氧化碳檢測儀，價格極為便宜，原理多為半導體式或電化學式，只能定性測量，不能定量測量。相對于工業用一氧化碳檢測儀，存在精度不高，響應遲緩等問題。并且家用一氧化碳檢測儀只能單點檢測報警，無法實現多點集中監控、超標連鎖風機等功能。
??五、方案實施
??1、地下車庫一氧化碳檢測儀應該如何設計、安裝?
??目前，地下車庫一氧化碳檢測儀的設置主要是根據《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》(GB50493-2009)中的規定“有毒氣體檢測器距釋放源不宜大于1m”。考慮到此規定主要針對高危化工區域，地下車庫場所一氧化碳檢測儀的數量設置主要根據防火分區、面積大小等因素來酌情考慮，一般30-40m2左右一個。安裝高度建議距地面1.5M左右為宜。
??一氧化碳檢測儀常見的信號傳輸方式有4-20ma/RS485兩種，考慮到布線簡易度和成本，建議選擇RS485信號，線纜規格為RVVP 4×1.0mm2。
??2、 報警值如何設定?
??根據一氧化碳的毒性可以看到50ppm為健康成年人八小時內可承受的最大極限，一般建議報警值設定在30ppm。當濃度值超過30ppm時，自動提醒與排風。
??在標準狀況下，一氧化碳(carbon monoxide, CO)純品為無色、無臭、無刺激性的氣體。
??一氧化碳極易與血紅蛋白結合，形成碳氧血紅蛋白，使血紅蛋白喪失攜氧的能力和作用，造成組織窒息，嚴重時死亡。
??一氧化碳對全身的組織細胞均有毒性作用，尤其對大腦皮質的影響最為嚴重。
??在冶金、化學、石墨電極制造以及家用煤氣或煤爐、汽車尾氣中均有CO存在。
??一氧化碳CO氣體檢測儀將會探測到CO氣體濃度傳輸?shù)娇刂葡到y(tǒng)上，一旦CO濃度達到下限報警值，控制系統就會發出聲光報警, 并輸出低限報警信號以啟動排風扇或者現在監控安全人員采取更有效的措施，降低現場的CO氣體濃度。
